FLCシリーズ(直管蛍光ランプ)

Linear Lightは、ライン照明として開発した超高輝度蛍光ランプです。光源の蛍光管の両端から中心まで均一なライン照明のため、広範囲にムラなく光を照射するのに適した照明です。光量は当社HFシリーズの直管蛍光ランプより明るい照明です。
■蛍光管の管長
  400・600・800・1000・1200・1400・1500・1600mm
■アパーチャタイプ
  近接時に光量が増量する
  アパーチャタイプの角度は90度です。
■新型ランプカバー
  反射板付きアルミ押出成型品
■拡散板の取付可能(DF板)
  ソフトな照明効果を得たい場合に使用
■Side Wave方式
  複数のLinear Lightを並べて使用する方式
  (電源は、1灯に1台必要)
■落下防止ランプソケット
  落下防止ランプソケット(ロック式)採用
■設置
  ランプケーブルはランプカバー端辺の入力端子に接続しますので設置が容易
■蛍光ランプの種類
  標準出荷時は、NEX(3波長域発光形昼白色)
  特注で、各種波長の蛍光ランプも製作可能
■適応電源
  EF4830FLC(点灯周波数22kHz)
  EF4830FLC-SK(点灯周波数60kHz)

 メーカー:電通産業(株)





FLCシリーズ(幅広1灯式ランプカバー(幅115mm) BX-W)

Linear Lightを使用し、発光幅を広くしたタイプです。Web検査用や透過照明としてご使用ください。2灯・3灯式と比較してローコストです。
■1灯式(幅115mm)
  通常2灯式のランプカバーの幅に1灯で均一性を確保したランプカバーです。
■ランニングコスト
  1灯式のため、ランニングコストが2灯式と比較し半分になります。
■均一性
  約80%程度
  均一性は、9分割中心点にて測定。
■照度
  25,000lx程度
■発光面サイズ
  700×115mm
  1100×115mm
 メーカー:電通産業(株)





FLCシリーズ(大型リング蛍光ランプ)

電極部ガラス管の間隔を極力狭くし、完全に近い円形とした当社独自の「GBタイプ」は、均一的な円照明となり理想的な照明効果が得られます。従来の高周波電源HFシリーズに比べ大変明るい照明で、コストパフォーマンスにも優れています。
■ランプカバー
  反射板付きアルミ押出成型品
■拡散板の取付可能(DF板)
  ソフトな照明効果を得たい場合に使用
■蛍光ランプの種類
  標準出荷時は、NEX(3波長域発光形昼白色)
  特注で、各種波長の蛍光ランプも製作可能
■適応電源
  EF4830FLC(点灯周波数22kHz)
  EF4830FLC-SK(点灯周波数60kHz)

 メーカー:電通産業(株)





FLCシリーズ(高周波電源 EF4830FLC)

Linear Light・大型リング蛍光ランプの全てに対応する汎用電源です。点灯周波数22kHzで点灯し、電源操作パネル部のボリュームと外部制御電圧での2種類の調光ができます。
■フリッカレス
  点灯周波数22kHzで点灯しますので、フリッカやチラツキがありません。
■2種類の調光機能
  100〜60%の連続調光を2種類の方法で操作可能。
  電源操作パネルのボリュームによる調光
  制御電圧DC2V〜5Vの電源入力調光
■リモート回路
  外部から点灯・消灯と調光ができるリモート回路を内蔵しています。
■安定化電源
  電圧安定化機能内蔵に付き、入力電圧の変動による光量変動がありません。
■異常時出力停止機能
  無負荷時・ランプソケット等の接触が不完全な時にALM表示ランプにて
  お知らせします。
  このALM表示が点灯すると強制的にランプ出力が遮断されます。
■RoHS対応品
■外形寸法
  195×265×68mm(新製品:EF4830FLC)
  190×265×68mm(旧製品:EF4810FLC
 メーカー:電通産業(株)





FLCシリーズ(高周波電源 EF4830FLC-SK)

画像処理時の高速シャッタースピードに対応するために、開発した製品です。
■60kHz
  高速シャッタースピードにも対応できます。
■フリッカレス
  点灯周波数60kHzで点灯しますので、フリッカやチラツキがありません。
■2種類の調光機能
  100〜60%の連続調光を2種類の方法で操作可能。
  電源操作パネルのボリュームによる調光
  制御電圧DC2V〜5Vの電源入力調光
■リモート回路
  外部から点灯・消灯ができるリモート回路を内蔵しています。
■安定化電源
  電圧安定化機能内蔵に付き、入力電圧の変動による光量変動がありません。
■RoHS対応品

 メーカー:電通産業(株)





FLCシリーズ(光量自動制御装置 BS-3)

FLCシリーズ用に開発した製品です。専用のランプカバーに設置した光センサーから出力される電気信号を増幅し、その信号を本装置に設定している値と比較して誤差分を積分し、その値を高周波電源にフィードバックすることにより、蛍光ランプは安定した光量を得られます。
■周辺環境
  蛍光ランプの経時劣化やワークの環境温度変化
  (室温5℃〜40℃)に関わりなく、
  常に一定の光量を保持します。
■制御信号レベルメーター
  制御信号レベルメーターにより、制御信号レベルモニタリングをします。
■調光機能
  微調整トリマーにより、光量の微調整が可能です。
■OVERランプ
  「OVER」ランプ(赤色LED)によって制御範囲外の表示をします。
■外部信号出力
  制御範囲外の状態をフォトカプラにより信号出力します。
■MODEランプ
  「MODE」ランプ(緑色LED)により運転モードの表示をします。

 メーカー:電通産業(株)

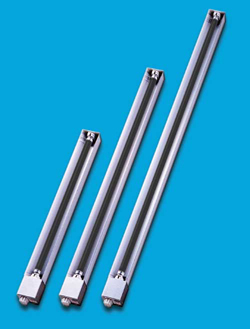

FLCシリーズ(ブラックライト)

大・中型のブラックライト(直管タイプ)
管長400〜1000mm
ブラックライト蛍光ランプは、可視光線をカットする「濃い青色特殊フィルターガラス」を使用したガラス管内壁に、近紫外線放射蛍光体を塗布したランプです。ピーク波長365nmの近紫外線(300〜400nm)を放出し、この領域特有の光化学作用・蛍光作用を有効に利用することができます。また最近、カメラメーカー各社からリリースされているUVカメラ用光源としても有効です。

■蛍光管の管長
  400・600・800・1000mm
■新型ランプカバー
  反射効率の高いランプカバーを使用
■落下防止ランプソケット
  落下防止ランプソケット(ロック式)採用
■設置
  ランプケーブルはランプカバー端辺の入力端子に接続しますので設置が容易
■蛍光ランプの種類
  BL(ブラックライト ピーク波長:365nm)
■適応電源
  EF4830FLC(点灯周波数22kHz)
■ブラックライトの用途
  励起発光を利用した異物検査
  位置出し検査
  低波長域特有の屈折を利用した検査
  広範囲のUV硬化

 メーカー:電通産業(株)





FLCシリーズ(大型リングフラットライト)

リング外径φ160mm・φ200mm
照射面を広く取りたいワークに最適なブラックライトです。

■ランプサイズ
  外径:φ160mm・φ200mm
■ランプカバー
  アルミ押出成型品
■蛍光ランプの種類
  BL(ブラックライト ピーク波長:365nm)
■適応電源
  EF4830FLC(点灯周波数22kHz)
■蛍光ランプの種類
  BL(ブラックライト ピーク波長:365nm)
■適応電源
  EF4830FLC(点灯周波数22kHz)

 メーカー:電通産業(株)
