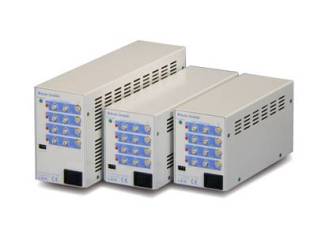

LEK シリーズ　PWM制御点灯電源

LEKは、PWM制御の電源です。電源容量は30W・50W・100Wをラインアップ。30W・50Wについては最大8chまで標準ラインアップ。オプションで各種通信機能も搭載可能。

[LEK 300 シリーズ]

■定格電流：0.7A/0.4A

■突入電流：15A/30A

■出力電力：27W

[LEK 500 シリーズ]

■定格電流：0.7A/0.4A

■突入電流：15A/30A

■出力電力：47W

[LEK 1000 シリーズ]

■定格電流：1.3A/0.7A

■突入電流：20A/40A

■出力電力：95W

[共通仕様]

■入力電圧：AC100～240V±10％

■出力チャンネル数：2ch/4ch/8ch

■出力電圧：DC12V/24V/48V

メーカー：京都電機器(株)

LEB・LEC シリーズ　LED照明用点灯電源
LEBは、アナログ調光タイプのローコスト電源です。LECは、デジタル調光タイプのローコスト電源です。

[LEB-1012CE]

■入力電圧：AC100V～240V±10％

■定格電流：0.3A/0.15A

■出力電力：7W

[LEB-3012CE]

■入力電圧：AC100V～240V±10％

■定格電流：0.83A/0.42A

■出力電力：27W

[LEC-3012CE]

■入力電圧：AC100V～240V±10％

■定格電流：0.83A/0.42A

■出力電力：27W

[LEC-10012]

■入力電圧：AC90～120V、AC180～240V±10％

■定格電流：2.0A～1.0A

■出力電力：95W

[共通仕様]

■出力チャンネル数：2ch

■出力電圧：DC12V

メーカー：京都電機器(株)

LDA シリーズ　定電流制御点灯電源
・照明を選ばず接続が可能・自己診断による定電流制御電源（特許出願中）・小型・軽量なコンパクトデザイン
LDAは、定電流制御の電源です。電源容量は30W・50W・100Wをラインアップ。特許出願中の独自の機能により、当社12V照明を接続可能。オプションで各種通信機能も搭載可能。

[LDA-304]

■出力電力：27W

[LDA-504]

■出力電力：47W

[共通仕様]

■入力電圧：AC100～240V±10％

■定格電流：0.7A/0.4A

■突入電流：15A/30A

■出力チャネル数：4ch

■出力電圧：DC12V/24V

メーカー：京都電機器(株)

LFA シリーズ　ストロボ制御点灯電源
・ストロボ点灯用照明（※）の専用電源・通信機能搭載（オプション）　※ストロボ専用の照明が必要です。
LFAは、ストロボ点灯の電源です。発光時間が10μs～1500μsの範囲で設定可能。また、定電流制御により調光も可能。

[LFA-302]

■定格電流：1.0A/0.5A

■突入電流：15A/30A

■出力電流：3A MAX/ch

[LFA-602]

■定格電流：1.3A/0.7A

■突入電流：20A/40A

■出力電流：6A MAX/ch

[共通仕様]

■入力電圧：AC100～240V±10％

■出力チャンネル数：2ch

メーカー：京都電機器(株)

DLA シリーズ　DINレール取付LED点灯電源
DIN取付型4ch出力超小型電源。配線不要で最大8台（32ch）を連結可能。

[DLA-30※-A]

■入力電圧：DC24V±10％

■定格電流：1.2A Typ

■出力電圧：DC12V

■質量：130g

[DLA-30※-B]

■入力電圧：DC12V

■定格電流：2.8A Typ

■出力電圧：DC12V

■質量：100g

[DLA-30※-C]

■入力電圧：DC24V

■定格電流：1.4A Typ

■出力電圧：DC24V

■質量：100g

[共通仕様]

■出力チャンネル数：2ch/4ch

■出力電力：Total 24W MAX

■出力周波数：Approximately 80/160 kHz

■可変範囲：Pulse width variable from 0% to 100%

■冷却方式：Natural ventilation

メーカー：京都電機器(株)

DCMディーコム DINレール取付通信ユニット

・DIN取付型通信ユニット（LAN,RS-232C,RS-485)

・電源DLAを最大4台（16ch)制御可能

メーカー：京都電機器(株)

LGA-302 シリーズ　ストロボ制御点灯電源
当社製12V照明を接続可能なストロボ発光用電源通信機能搭載（オプション）

・約500種類以上の当社LED照明が使用可能

・大光量ストロボ発光が可能

・独自の回路構成で発光の安定化とコントロール性能を実現

・発光時間は10～1500μsの範囲で設定可能（1μs単位）

・発光開始信号受信からの発光遅延時間の設定が可能

・チャンネルごとの独立/同期制御が可能

[LGA-302]

■入力電圧：AC100～240v±10％

■入力周波数：50/60Hz

■定格電流：1.0A/0.5A

■突入電流：15A/30A

■出力チャンネル数：2ch

■出力電流：MAX 6A

■点灯時間：10 to 1500 μs variable　duty：10% or less

■発光遅延時間：10～100μs(0.1μs units)

■最大接続負荷：24W

■冷却方式：Natural ventilation

■質量：1.2kg

■ACケーブル長：2m(drawn from the unit）

■外形図：Fig.1

メーカー：京都電機器(株)

LPA シリーズ　マクロ同軸照明・スポット照明専用点灯電源

・PLS2/PLS3/PLH2/PLH3専用電源

・各種照明を抵抗BOX無でフリー接続可能

・定電流制御方式

・1～4ch仕様をラインナップ

[LPA-※-A]

■デジタル調光：-

[LPA-※-D]

■デジタル調光：10bit

[共通仕様]

■入力電圧：AC100～240V

■チャンネル数：1～4ch

■総出力電力：4ch total 10W

■可変範囲：0～100％

■アナログ調光：0～5V

■ON/OFF機能：個別ON/OFF

■冷却方式：自然空冷

■ACケーブル長：2m

メーカー：京都電機器(株)

LLA シリーズ　高出力型定電流制御点灯電源
LLAは、KDPL2シリーズ専用の定電流制御の電源です。照明長に合わせて３種類の容量をラインナップ。オプションで各種通信機能も搭載可能。

[LLA-300]

■定格電流：4.1A/2.0A

■出力電流：14A

■出力電力：300W

■質量：2.0kg

■ACケーブル長：2ｍ（drawn from the unit)

■外形図：Fig.1

[LLA-600]

■定格電流：8.2A/4.1A

■出力電流：27A

■出力電力：600W

■質量：3.0kg

■ACケーブル長：2ｍ（drawn from the unit)

■外形図：Fig.2

[LLA-1500]

■定格電流：19A/10A

■出力電流：65A

■出力電力：1500W

■質量：5.0kg

■ACケーブル長：-

■外形図：Fig.3

[共通仕様]

■入力電圧：AC100～240V±10％

■入力周波数：50/60Hz

■突入電流：20A/40A

■出力チャンネル数：１ｃｈ

■出力電圧：DC24V

■可変範囲：Current variable from 0% to 100%

■冷却方法：Natural ventilation

メーカー：京都電機器(株)
